Galerieschiene j-rail | Wandschiene



galerieschiene jrail zylinderhaken stange

Das j-rail Aufhängesystem ist ein einfaches und starkes Hängesystem und wurde in der Form des Buchstaben J ausgerichtet.

Es kann auf vielfältige Art eingesetzt werden. In Verbindung mit den Hängestäben ist die j-rail für Bereiche, in denen Bilder an hohen Wänden ausgerichtet werden müssen.

Alternativ können S-Haken oder Zylinderhaken in Verbindung mit Perlon- oder Stahlseilen verwendet werden.

Bilderschiene j-rail

Bilderschiene j-rail

weiß oder alu matt

Bilderschiene j-rail (Wandschiene)



j-rail einzeln weiss Bilderschiene j-rail

wählbar in weiß (RAL 9016) oder alu matt (elox.)

  • Galerieschiene

  • Befestigung an der Wand

  • In 2 Längen lieferbar

  • In 2 Farben lieferbar

  • Aluminiumprofil

  • Kürzbar mit einer Metallsäge

Muster anfordern
shop

Weitere Infos



Die j-rail kann nicht direkt unterhalb der Decke montiert werden (Höhe des Bohrfutters der Bohrmaschine) .

Die Bilderschienen j-rail können nicht an schrägen Wänden eingesetzt werden.

Die max. Tragkraft bezieht sich immer auf eine Aufhängung mit je 2 Seilen und je 2 Bilderhaken pro Bild.

Die Bilderschiene j-rail hat eine Tragkraft von max. 20 kg pro Laufmeter – das Gewicht eines Bildes darf (je nach gewählter Aufhängung) max. 20 kg betragen. Es können mehrere Bilder innerhalb eines Meters hängen bis max. 20 kg erreicht sind.

galerieschiene profil j-rail Farbe weiß (RAL9016) / alu matt (elox.)
Montage Wandmontage
Länge 200 cm / 300 cm
Breite 7 mm
Höhe 20 mm
Maximale Belastung 25 kg pro Meter
Stromversorgung keine

Wandschiene j-rail | Montagedetails

  • Die Montage mittels vorgebohrten Löchern ist sehr einfach – 4 Löcher pro Meter für Schrauben (separat zu bestellen).
  • Die Schienen sind aus Aluminium und können problemlos mit einer Metall- oder handelsüblichen Metall-Säge gekürzt werden.
  • Die j-rail Schienen können nicht an schrägen Wänden eingesetzt werden.
  • Die Montage kann nicht direkt unterhalb der Decke erfolgen (abhängig von Höhe des Bohrfutters einer Bohrmaschine).
  • Eine Montageanleitung liegt der Ware bei und liegt auch in den Downloads im pdf-Format vor.
  • Für dieses Schienensystem gibt es keine Schienenverbinder, Endkappen oder Eckverbinder.
Montage bilderschiene Montage bilderschiene j-rail Bilderschiene Montage



Galerieschiene j-rail | Aufhängemöglichkeiten

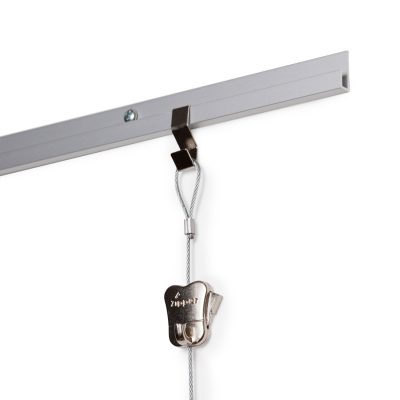

1. Aufhängemöglichkeit:

S-Haken + Seil mit Schlaufe

Max. Tragkraft 20 kg (gilt für 2 Stahlseile/Haken)

j-rail shaken j-rail shaken







2. Aufhängemöglichkeit:

Zylinderhaken + Seil mit Softgleiter + Bilderhaken

Max. Tragkraft 20 kg (gilt für 2 Stahlseile/Haken)

j-rail zylinderhaken j-rail zylinderhaken







3. Aufhängemöglichkeit:

Stange 3mm + Federhaken

Max. Tragkraft 10 kg (gilt für 2 Stangen/Haken)

j-rail stange j-rail stange federhaken

Montagezubehör:

linsenkopfschraube dübel fischer dübel fischer



Mögliche Abhängungen:

stange_3mm federhaken für stange 3mm zylinderhaken galerieschiene j-rail seile mit softgleiter

s-haken galerieschienen perlonseile mit schlaufe stahlseil mit schlaufe für Bilderschienen
stahlseil in weiss mit schlaufe für Bilderschienen



Bilderhaken:

bilderhaken_smartspring bilderhaken-zipper bilderhaken_zipper_plus bilderhaken_vernickelt bilderhaken_mini

bilderhaken_alurahmen klinkhaken Bilderhaken fixmatic großerAufhängehaken sicherheitshaken

bilderhaken_h30 bilderhaken_h50 bilderhaken_h100 bilderhaken_h100S bilderhaken micro für 1mm-seile



Weitere Aufhänger und Bilderrahmenaufhänger:

plattenhalter für acrylbilder klemmenset für alu dibond platten telleraufhänger rahmenhaken zum anschrauben


bildrahmenaufhaenger zackenaufhaenger bildrahmenaufhaenger 1-loch bildrahmenaufhaenger 2-loch bildrahmenaufhaenger winkelaufhaenger keilrahmenaufhaenger



Schienenzubehör:

magnete_einzeln



Weiteres Zubehör:

handmetallsäge handpresszange pressoesen pressoesen perlonseil auf rolle stahlseil auf rolle



katalog bilderschienen bilderschienen montageanleitung bilderschienen
